RG 178_B/U / 50Ω – Koaxialkabel
Hochwertiges Koaxialkabel, entspricht der Norm MIL-C 17F
Der Mantel ist aus FEP, transparent braun und die Leiter sind versilbert.
Einsatzgebiete: Messtechnik, interne Leitungen (da lötbar), Breitband-Kommunikation bis 3 GHz
RG 178: Mantelfarbe: transparent, 50 Ohm, halogenfrei // Temperaturbereich von -65 / +205°C
| Material | Durchmesser | |
| Innenleiter | StCuAg* | 0.31 mm |
| Dielektrikum | PTFE | 0.83 mm |
| Schirmung | Cu versilbert* | 1.33 mm |
| Kabelmantel | FEP | 1.81 mm |
* Cu = Kupfer / Ag = Silber
Unterschied RG 196 und RG 178:
Das RG 178 ist ein 1,81 mm dünnes FEP-Hochfrequenzkabel (eines der dünnsten im Programm). Einfach geschirmt und geeignet für hochwertige Anwendungen im höheren Temperaturbereich.
Das RG 196 ist im Gegensatz dazu mit einem PFA–Mantel ausgestattet.

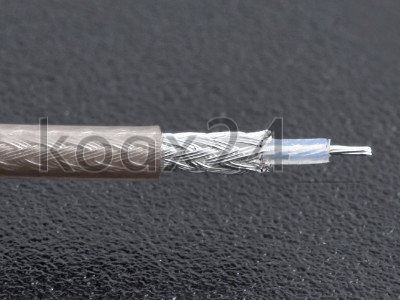

Aufbau RG178
Einfach geschirmt
Aufbau eines einfach geschirmten Koaxialkabels:
1 = Innenleiter – Ausführung als massiver Draht oder als Litze (1b)
2 = Dielektrikum / Isolation
3 = Schirmgeflecht / Folie
4 = Aussenmantel
| Beschreibung | Format | Größe | Download |
| RG 178 Kabel – Datenblatt |  PDF | 68 kB | Datenblatt |
Empfohlenes Zubehör
BNC Einbaubuchse | BNC Stecker | TNC Stecker | TNC Einbaubuchse | SMA Stecker | SMA Einbaubuchse
| Weitere Kabel mit einfacher Schirmung sind: Wellenwiderstand 50R RG 178 , RG 196 A/U, RG 316 /C, RG 316 /U, RG 188 A/U, RG 174 AU LSNH, RG 174 AU, RG058, RG 058 C/U, RG 58 C/U, RG 58 PUR Wellenwiderstand 75R RG 179, RG 187 A/U, RG 59/U, RG 11 A/U Als Low Noise LN 5002, LN5001, RGL196, RGL316, MXR 0.45/1.4L |
Verwandte Themen: Kabelvergleich – technische Daten von Koaxialkabel, Übersicht Koaxialkabel
