PE-P086

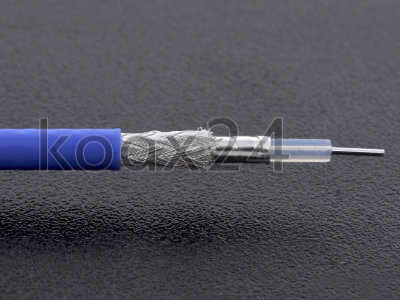

PE-P086 / 50Ω – KoaxialleitungKoaxialkabel



Flexible Version der 086 Semi-Rigid Koaxialkabel
Doppelt geschirmt mit blauem FEP Mantel

Diese Kabelfamilie der „Low Loss Kabel“ unterscheidet sich unter anderem durch doppelte Schirmung und geringere Dämpfung bzw. Kabelkapazität von den Standardkabel (z.B. RG174). Es ist hochtemperatur- und abriebfest.

Einsatzgebiete: Medizin, Höchstfrequenz, Militäranwendungen, Luft- und Raumfahrt

PE-P086: Mantelfarbe blau, 50 Ω, halogenfrei // Temperaturbereich von -55 / +200°C



Material Durchmesser
Innenleiter Stahl Kupfer versilbert 0,51 mm
Dielektrikum PTFE 1,63 mm
Schirmung Kupferband vers. / Kupfergeflecht vers. 2,18 mm
Kabelmantel FEP 2,64 mm



Unterschied Low-Loss-Kabel zu Standard-Koaxialkabel:
Diese Kabelfamilie der “Low Loss Kabel” unterscheidet sich unter anderem durch doppelte Schirmung, geringere Dämpfung bzw. Kabelkapazität von den Standardkabeln (z.B. RG174). Diese Leitung ist temperaturfest von -55°C bis +200°C und beständig gegen Chemikalien, Schmierstoffe und Feuchtigkeit. Die Leiter sind versilbert und der blau-transparente Mantel aus FEP ist sehr abriebfest.

Folgende Steckverbinder sind empfohlen:
BNC, TNC, RP-TNC, N, Mini-UHF, SMB, RP-SMA, SMA, SMC, SMP, Mikroverbinder wie MMCX und MCX, Lemo 00, Lemo 1S, D-Sub, u.v.a.

Beschreibung Format Größe Download
PE-P086 Kabel – Datenblatt PDF 414 kB hier klicken
