RG 214_U
**************************************

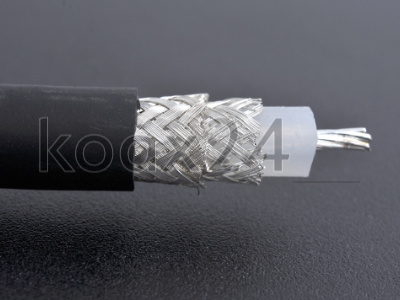

RG 214_U / 50Ω – Koaxialkabel
Das RG 214/U ist im Durchmesser ähnlich dem RG 213/U, allerdings mit besseren technischen Werten durch doppelte Schirmung.
Einsatzgebiete: Antennen (auch außen), Hochfrequenz bis 3 GHz, Militäranwendungen, und EMV
RG 214/U: Mantelfarbe schwarz, 50 Ω // Temperaturbereich von -40 / +85°C
 |
Kabel bestellen | von 3,45 bis 4,05 Euro/m |
| Kabelkonfektion mit RG214/U |
Material |
Durchmesser |
|
Innenleiter |
Cu-Litze, versilbert* |
2,25 mm |
Dielektrikum |
PE |
|
Schirmung |
2x Cu-Geflecht, versilbert* |
|
Kabelmantel |
PVC, vernetzt |
10,80 mm |
* Cu = Kupfer
Unterschied RG 214/U-Koaxialkabel zu normaler Koaxleitung:
Das RG 214/U ist ein 10,80 mm starkes Hochfrequenzkabel. Doppelt geschirmt und für hochwertige HF-Anwendungen geeignet.
Folgende Steckverbinder sind empfohlen: 7/16, BNC, TNC, N, UHF, SMA
Knickschutztüllen sind für diese Steckverbinder leider nicht verfügbar, da die Steckverbinder eine Kabelverschraubung besitzen.
Beschreibung |
Format |
Größe |
Download |
RG214/U Kabel – Datenblatt |
 PDF |
65 kB |
