Koaxialkabel
Die RG-Reihe (Radio Guide) umfasst universelle Koaxialkabel, die der amerikanischen Norm MIL-C 17 entsprechen.
Die Einsatzgebiete sind Messtechnik, Laboreinsatz, Antennen- und Funkanwendung, Breitband-Kommunikation,
Automobilbereich und vieles andere. Tipp: Koaxkabel gehören auf Grund ihres Aufbaus zu den unsymetrischen Leitungen.
 |
Einfach geschirmt Aufbau eines einfach geschirmten Koaxialkabel: 1 = Innenleiter (Ausführung als massiver Draht oder als Litze (1b)) 2 = Dielektrikum / Isolation 3 = Schirmgeflecht / Folie 4 = Aussenmantel |
| Hierzu zählen: Wellenwiderstand 50R RG 196, RG 178, RG 174, RG 188, RG 316, LN 5002, SS 405, ENVIROFLEX_400, RG 58/U, Belden 7806A, Wellenwiderstand 75R RG 179, RG 187 A/U, RG 59/U, Belden RG 11_A/U |
|
 |

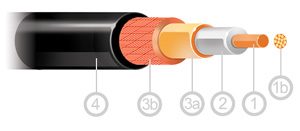

Doppelt Geschirmt Aufbau eines doppelt geschirmtes Koaxialkabel: 1 = Innenleiter (Ausführung als massiver Draht oder als Litze (1b)) 2 = Dielektrikum / Isolation 3a = Schirmgeflecht oder Folie 3b = Schirmgeflecht oder Folie 4 = Außenmantel |
| Hierzu zählen: Wellenwiderstand 50R EF316_D, LMR-100 (A), CLF100, RD316, 7805A, RG400/U, Airborne5, Hyperflex5 Multiflex-86, RG58-ALL, RG58 LSNH, RF195, LMR-195, H-155, Aircell® 5, LMR-240, RF240, Aircell® 7, H-2000®, H-2000-Flex®, RF400, RF400 TT, Ecoflex_10®, LMR-400, Aircom Plus®, ECOFLEX 15®, Ecoflex_15 plus |
|
 |
Semi Rigid – Hand formbares Kabel Aufbau eines Semi Rigid Koaxialkabel: 1 = Innenleiter (Ausführung als massiver Draht oder als Litze (1b)) 2 = Dielektrikum / Isolation 4 = Außenmantel |
| Hierzu zählen: 50R = SUCOFORM-86, SUCOFORM-86-FEP, SUCOFORM86-LSFH, SUCOFORM_141, SUCOFORM_141-FEP |
